Промышленные ворота

Ворота «Алютех» активно используются на промышленных и сельскохозяйственных объектах, в автосалонах, автомойках и СТО, пожарных частях и складах, сооружениях общественного назначения.

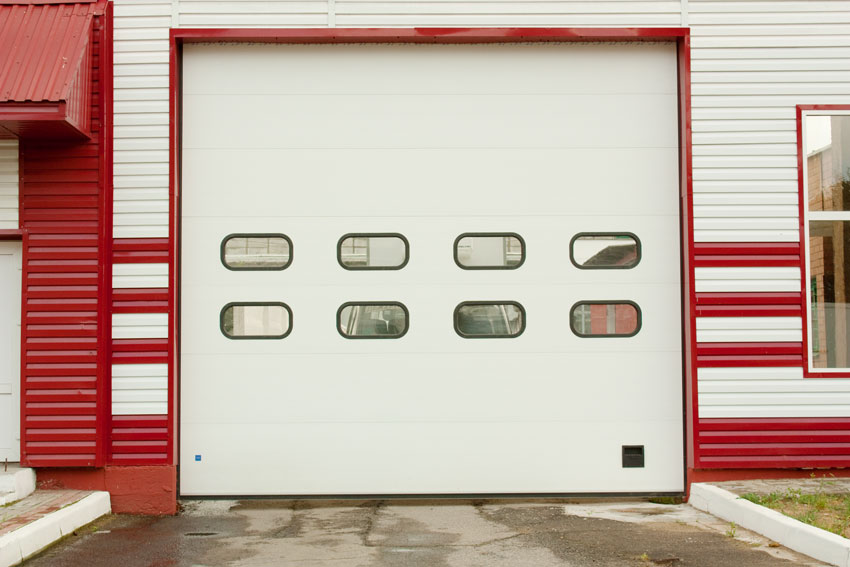

Многочисленные варианты конструкции промышленных ворот серии ProPlus (10 видов) позволяют произвести монтаж в помещениях с любыми особенностями проема: низкой перемычкой, высокими потолками или наклонной крышей и т.д. Автоматические промышленные ворота «Алютех» серии ProPlus могут устанавливаться в проемы шириной 8 м и высотой 7 м. Конструкция таких ворот дополнительно усилена, чтобы обеспечить надежность и безопасность эксплуатации. Промышленные ворота серии ProPlus – это секционные ворота, конструкция которых предназначена для интенсивного использования.

Их конструкция позволяет осуществлять до 100 тысяч циклов «подъема-опускания».

Вес промышленных секционных ворот скомпенсирован индивидуально подобранными торсионными пружинами, поэтому ворота можно открывать и закрывать вручную. Для подъема промышленных ворот «Алютех» требуется приложить усилие не более 260 Н (≈26 кг), несмотря на то что вес полотна ворот может превышать 600 кг.

Для более комфортного и безопасного управления секционными воротами можно использовать системы автоматики.

Ворота соответствуют директивам Европейского союза в области безопасности продукции, что подтверждено протоколами испытаний. Наличие протоколов позволяет наносить на промышленные ворота «Алютех» маркировку СЕ.

Использование энергоэффективных панелей и уплотнение по всему периметру ворот обеспечивает комфортную температуру внутри производственного помещения.

Прочность и надежность секционных ворот зависит в первую очередь от конструкции основных элементов: сэндвич-панели, профилей и комплектующих.

1. Сэндвич-панель «АЛЮТЕХ» – одна из самых прочных панелей в Европе. Её толщина составляет 45 мм, что определяет устойчивость секционных ворот к ветровым и ударным нагрузкам, обеспечивает высокие тепло- и звукоизоляционные свойства.
2. Внутреннее пространство равномерно заполнено не содержащим фреонов вспененным полиуретаном. Повышенная плотность пенополиуретанового наполнителя (46 – 47 кг/м3) обеспечивает жесткость воротного полотна и высокую стойкость к деформации.
3. В сэндвич-панели «Алютех» внешний и внутренний лист соединены друг с другом, что исключает возможность расслоения панели в процессе эксплуатации ворот и под действием солнечного излучения (что особенно важно для панелей темных цветов). Благодаря такой конструкции панели ворота устойчивы к ударным и ветровым нагрузкам.
4. Промежуточные петли имеют особую конструкцию «гнутый лист», что обеспечивает высокую прочность петель, исключает их провисание и перекосы. Испытания показали, что одна промежуточная петля выдерживает нагрузку на растяжение, равную 7000 Н, или ∼715 кг.
5. Ворота больших размеров дополнительно усиливают: на полотно ворот устанавливаются стальные профили, усиленный нижний концевой профиль, двойные боковые роликовые кронштейны.

Антикорозионная стойкость

С целью улучшения антикоррозионных свойств панелей на стальной лист наносится цинковое покрытие 225 г/м2. С лицевой стороны панели используется двухслойное полимерное покрытие (грунт и эмаль) толщиной 30-40 мкм. В качестве эмали с лицевой стороны панели используется полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА). Такое покрытие обладает отличными антикоррозийными свойствами, надежно предохраняет поверхность ворот от механических повреждений, устойчиво к воздействию моющих средств и химикатов.

Повышенная устойчивость к коррозии всей конструкции секционных ворот «Алютех» обеспечивается также за счет применения комплектующих из нержавеющей стали (роликовых кронштейнов, роликовых накладок, промежуточных петель) и окрашенных боковых накладок. Направляющие профили изготовлены из высококачественной стали с цинковым покрытием толщиной 18 – 22 мкм. Это гарантирует работоспособность и привлекательный внешний вид ворот на протяжении долгих лет эксплуатации.

Для помещений с повышенной влажностью (например, для автомоек) предлагается специальный комплект коррозийно-стойких комплектующих: комплект крепежа, троса и ходовые ролики из нержавеющей стали; направляющие из оцинкованной стали с дополнительной полиэфирной порошковой покраской.

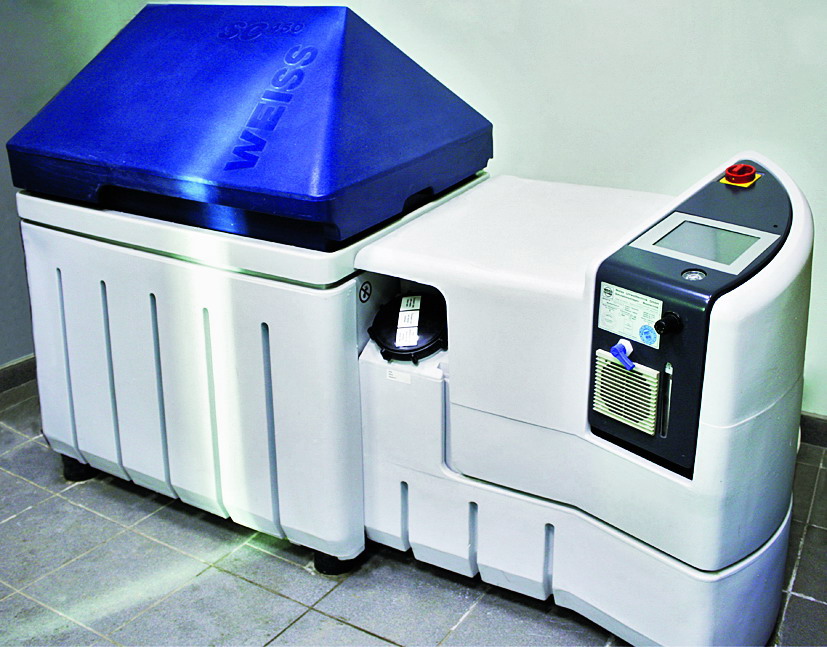

Испытания в независимой аккредитованной лаборатории РУП «Институт БелНИИС», (г. Минск) показали, что элементы полотна ворот «Алютех» выдержали воздействие «соляного тумана» в течение 750 часов. Это соответствует приблизительно 15 годам эксплуатации ворот в прибрежных районах и таких городах, как Санкт-Петербург, Махачкала, Мурманск, Архангельск, Владивосток, Магадан, Охотск, Новороссийск, Сочи и др.

Применение в воротах материалов, стойких к коррозии, важно не только для помещений с повышенной влажностью, но и для прибрежных и промышленных районов. Воздух в таких районах имеет высокую влажность и насыщен аэрозолями морских солей. Полотно секционных ворот «АЛЮТЕХ» прекрасно переносит воздействие данных факторов и остается привлекательным на протяжении всего срока эксплуатации.

Конструктивные особенности промышленных ворот «Алютех» серии ProPlus

Максимальный размер промышленных ворот серии ProPlus составляет 8000х7000 мм.

Компенсация веса полотна осуществляется при помощи торсионных пружин, расположенных над полотном ворот.

1. В промышленных воротах «Алютех» серии ProPlus применяется регулируемая соединительная муфта, которая позволяет при монтаже ворот проворачивать две части вала относительно друг друга. Это обеспечивает равномерное натяжение тросов.
2. Торсионные пружины компенсируют вес полотна ворот и позволяют открывать и закрывать ворота вручную. В стандартном комплекте ворот ресурс пружин рассчитан на 25 000 циклов «подъема-опускания». При интенсивной эксплуатации возможно комплектование ворот пружинами с ресурсом 50 000, 75 000 и 100 000 циклов «подъема-опускания».
3. Каждая торсионная пружина оснащена предохранительной храповой муфтой, которая блокирует вал в случае поломки пружины и не дает полотну упасть. Предохранительные храповые муфты входят в стандартный комплект промышленных ворот и поставляются без дополнительной наценки.В стандартный комплект автоматизированных ворот также входят микровыключатели, которые устанавливаются на храповые муфты и отключают электропривод в случае поломки пружины.
4. Промежуточные петли особой формы «гнутый лист» обладают высокими прочностными характеристиками, обеспечивая надежное соединение сэндвич-панелей. Петли изготовлены из нержавеющей стали, благодаря чему устойчивы к коррозии.
5. Регулируемые роликовые кронштейны обеспечивают надежную и удобную регулировку примыкания сэндвич-панелей к проему. Гарантируют лучшую теплоизоляцию ворот, а также защиту от попадания в помещение атмосферных осадков.

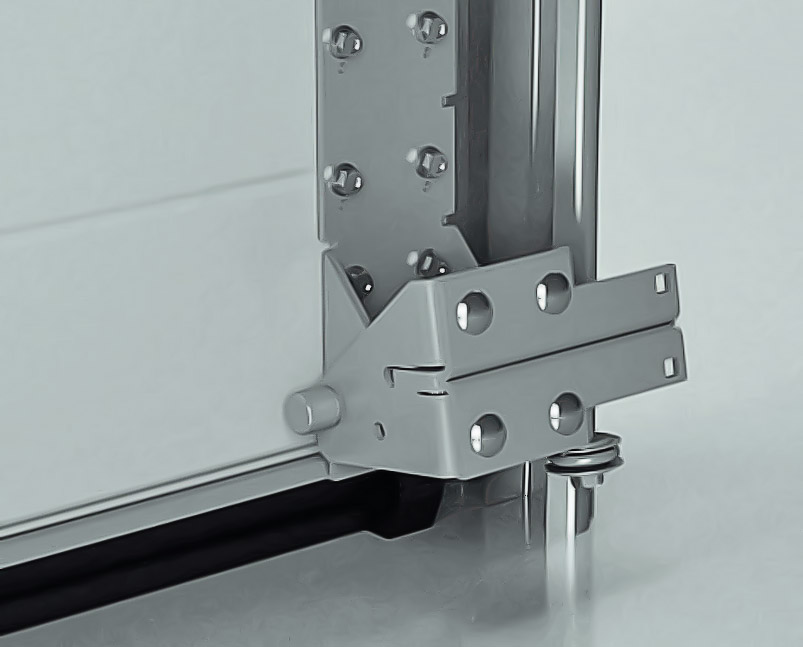

6. Нижние кронштейны в случае обрыва или уменьшения натяжения троса блокируют полотно ворот и не дают ему упасть. Кронштейны входят в стандартный комплект промышленных ворот серии ProPlus и поставляются без дополнительной надбавки к цене. В автоматизированных воротах на все кронштейны устанавливаются микродатчики, которые отключают электропривод в случае обрыва троса.
7. По всему периметру секционные ворота серии ProPlus оснащены резиновыми уплотнителями, которые обеспечивают герметизацию проема. Нижний уплотнитель благодаря своей форме позволяет скрывать мелкие неровности пола. Кроме того уплотнитель имеет специальную полость под установку оптических датчиков. Датчики отключают электропривод при соприкосновении нижней кромки ворот с препятствием.
8. В нижний концевой профиль устанавливаются специальные упоры, которые защищают нижнюю уплотнительную вставку от деформации в процессе эксплуатации ворот, увеличивая тем самым срок ее службы и сохраняя герметичность ворот «Алютех». Кроме того, упоры обеспечивают точность установки панелей по уровню при монтаже ворот и обеспечивают сохранность оптических датчиков.
